液泵无刷电机抖动、噪音大、流量不稳？驱动调试与故障排查完整教程

前言

在液泵设备应用场景中，直流无刷电机凭借高效节能、寿命长久、可控性强的核心优势，已全面替代传统有刷电机，广泛应用于医用液泵、家用供水泵、工业流体输送泵、汽车冷却泵等设备。但在实际落地使用、设备调试、长期运行过程中，电机高频抖动、运行噪音过大、出水流量忽大忽小三大故障频发，是众多设备工程师、运维人员最常遇到的技术难题。

这类故障不仅会导致液泵输水精度不达标、设备运行卡顿，还会加剧电机零部件磨损，缩短设备使用寿命，严重时直接导致设备停机、生产作业中断。多数故障并非电机硬件损坏，而是驱动参数适配不当、安装调试不规范、控制程序优化不足导致。

本文由广东硅基动力无刷电机厂资深研发团队整理，结合15年行业研发沉淀、上万台液泵无刷电机落地案例，带来全流程、可落地、可复用的驱动调试与故障排查教程，精准解决液泵无刷电机抖动、噪音、流量不稳问题，所有方法均经过实测验证，工程师可直接收藏复用。

一、液泵无刷电机三大核心故障成因深度解析

想要高效排查故障、彻底解决问题，首先需精准定位故障根源。液泵无刷电机抖动、噪音大、流量不稳三大问题，存在独立诱因也存在关联诱因，主要分为硬件机械问题、线路匹配问题、驱动控制参数问题、负载适配问题四大类。

1. 电机抖动故障核心原因

电机抖动是液泵无刷电机最常见故障，多出现于启动瞬间、低速运行、负载切换阶段。机械层面：电机轴承磨损、转子偏心、泵体与电机安装错位、固定螺丝松动，导致运行共振抖动；硬件层面：霍尔传感器偏移、受潮短路、信号传输错乱，造成电机换相逻辑紊乱；驱动层面：电机电角度参数匹配偏差、PID增益参数不合理、低速观测器带宽不足，引发转速波动、周期性抖动；线路层面：三相动力线长度不均、虚焊松动、电磁干扰耦合，导致相位失衡抖动。

2. 运行噪音过大核心原因

液泵电机噪音分为机械噪音与电磁噪音两类。机械噪音主要来自轴承磨损卡滞、转子定子间隙异常、泵体叶轮摩擦、安装平面不平整引发的共振；电磁噪音源于驱动控制器参数调试不当，如启动斜率过陡、电流环比例增益过高、PWM频率适配不合理，同时电机弱磁控制过调制、控制器固件未优化，也会产生高频啸叫、嗡嗡异响。此外，负载不均匀、电机与泵体传动连接松动，会进一步放大运行噪音。

3. 流量不稳核心原因

液泵流量稳定性完全依托电机转速稳定性，流量忽大忽小本质是电机转速动态波动。核心诱因包括：驱动转速环参数自适应能力差，无法适配液泵动态负载变化；供电电压不稳定，导致电机输出功率波动；电机低速运行扭矩不足，带载能力薄弱；泵体管路阻力变化、负载卡顿，引发电机转速跳变；控制程序滤波参数缺失，无法抑制转速高频波动，最终表现为出水流量失衡、精度不达标。

二、分步实操：故障全面排查流程（由浅入深、快速定位）

结合行业实操经验，整理标准化排查流程，从简易外观硬件排查到深度驱动程序调试，无需专业精密设备，工程师可快速落地，72小时内可完成全套故障定位与初步优化。

第一步：基础硬件与机械结构排查（优先排查，80%浅层故障可解决）

首先断电停机，开展机械结构与硬件外观排查。手动旋转电机轴与泵体叶轮，检查是否存在卡顿、摩擦、异响，判断轴承是否磨损、叶轮是否变形、定子转子是否扫膛；逐一紧固电机与机架、泵体的固定螺丝，确认安装平面平整无偏移，杜绝运行共振；检查霍尔传感器安装位置是否牢固、无受潮松动，用万用表检测传感器通断性能，排除信号异常问题；核对电机型号、尺寸与液泵负载匹配度，避免小功率电机带重载导致的运行异常。

第二步：线路与供电系统排查

检查电机三相动力线接线状态，杜绝虚焊、脱焊、接线松动问题，保证三相线材长度一致，减少电感差异引发的相位失衡；动力线与信号线、PWM控制线分离布线，规避电磁干扰导致的控制信号错乱；检测设备供电电压、电流稳定性，加装稳压模块，避免电压波动造成电机转速跳变、流量不稳；排查线路接地是否规范，减少杂波干扰对驱动控制系统的影响。

第三步：驱动控制器参数精准调试（核心关键，解决90%调试类故障）

硬件排查无异常后，故障基本源于驱动参数适配不当，针对性调试可彻底解决抖动、噪音、流量波动问题。

1. 抖动专项调试：低速运行场景下调低速度环比例增益、延长积分时间，优化启动斜率，避免启动急加速引发的抖动；启用驱动器自适应陷波滤波器，精准抑制机械共振频率；优化电机观测器带宽，低速场景切换高频注入法，解决低速卡顿抖动；校准电机电角度，保证换相精准，消除周期性抖动。

2. 噪音专项调试：合理调整PWM载波频率，避开机械共振频段；优化电流环滤波参数，降低电流谐波引发的电磁啸叫；平缓启动与停止参数，杜绝瞬间启停产生的冲击噪音；升级匹配固件，修复固有程序噪音bug，同时检查转子定子间隙均匀性，减少机械摩擦噪音。

3. 流量稳定性专项调试：优化转速环PID参数，提升控制器动态自适应能力，适配液泵负载动态变化；开启转速精准滤波功能，过滤转速高频波动；提升电机低速扭矩输出性能，解决低速带载乏力、转速不稳问题；联动校准泵体压力与电机转速匹配参数，实现转速恒定、流量均匀输出。

第四步：整机负载联动优化

完成电机与驱动调试后，进行整机带载测试。排查液泵管路堵塞、压力不均、叶轮卡顿等负载问题，保证负载均匀稳定；针对频繁启停、变负载工况，优化驱动程序自适应算法，提升电机运行容错性；长时间试运行监测，记录转速、噪音、流量数据，微调参数至最佳运行状态。

三、常见故障快速解决方案汇总（工程师直接复用）

四、长效规避：液泵无刷电机稳定运行优化方案

想要从根源杜绝抖动、噪音、流量不稳问题，不仅依赖后期调试，更依托优质的电机硬件与适配的驱动控制系统。广东硅基动力无刷电机厂深耕无刷电机行业15年，专注液泵专用无刷电机及驱动控制器研发制造，从产品源头解决行业共性故障问题。

1. 研发技术优势：拥有专业研发团队，60%工程师具备10年以上行业经验，涵盖电机结构、驱动硬件、软件程序全维度研发能力，年研发投入占比超8%。针对液泵工况专属优化电机结构与驱动算法，大幅降低共振抖动、电磁噪音问题，电机使用寿命可达30000+小时，远超行业标准。整体方案开发周期较行业缩短30%，72小时即可响应定制化调试与方案优化需求。

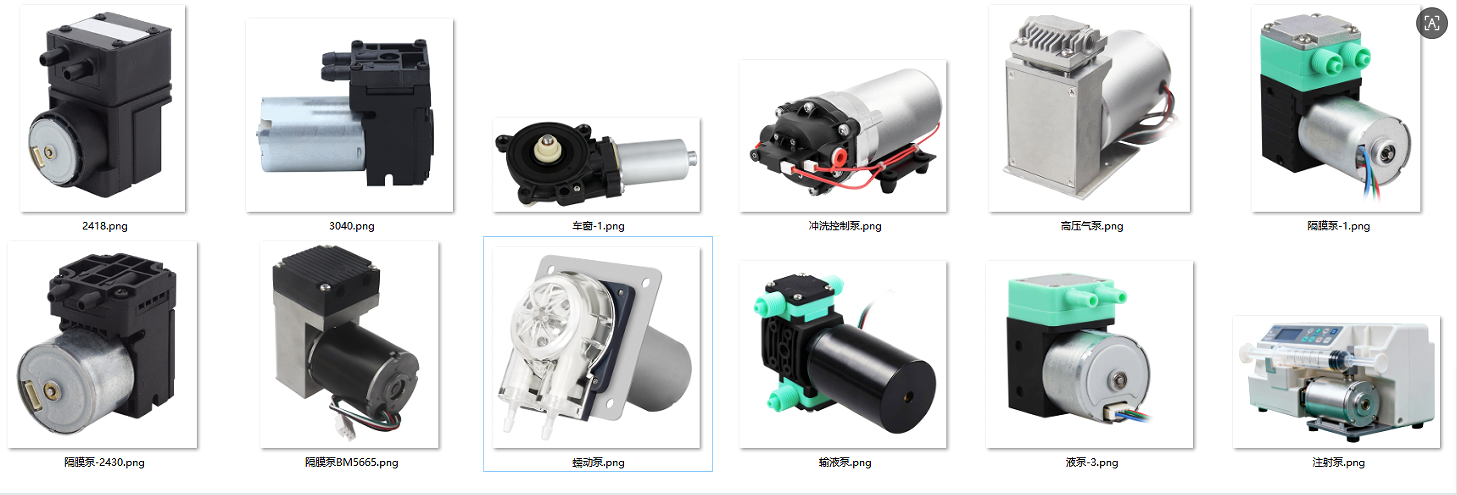

2. 产品品类齐全：拥有十二大标准内转子、十大标准外转子系列电机，直径覆盖20mm-120mm全规格，可适配大小功率各类液泵设备，广泛匹配医疗器械、工业设备、智能家居、汽车部件等多场景液泵应用，支持专属工况定制化调整。

3. 精益制造保障：坐拥东莞大朗5万平厂区、8000平现代化生产基地，配备SMT贴片线、6条自动化生产线，设备自动化率达70%，月产能30万台。全程精益化生产管控，电机转子同心度、定子间隙、轴承装配精度严格把控，从硬件源头规避机械抖动、异响问题，保障每台电机转速稳定、输出均匀。

4. 全周期技术服务：可为客户提供专属驱动调试、参数适配、方案定制服务，针对特殊工况精准优化程序与结构，彻底解决液泵电机运行不稳定问题，提供终身技术支持，助力客户设备高效稳定运行。

五、总结

液泵无刷电机抖动、噪音大、流量不稳，绝大多数情况无需更换设备，通过机械结构校准、线路隐患排查、驱动参数精细化调试、负载适配优化四步流程，即可彻底解决故障。多数行业故障源于参数适配不精准、工况匹配度不足、程序优化不到位，而非产品质量问题。

本文全套实操教程适配绝大多数液泵无刷电机工况，是设备工程师高频刚需的实操干货，可长期收藏复用。如需专属工况定制调试、电机驱动整体解决方案，可咨询广东硅基动力无刷电机厂，获取一对一专业技术指导与高稳定性定制化无刷电机方案。
